FIFO(Named Pipe)

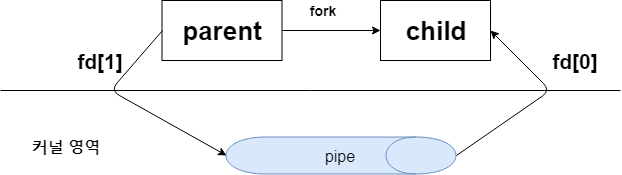

pipe(fd[2])를 호출해서 만들어진 파이프는 이름이 붙어있지 않습니다. 그렇기 때문에 부모 프로세스나 자식 프로세스와 같이 연관된 프로세스에서 사용할 수 있습니다. 물론 부모 프로세스가 파이프를 생성하고, 자식 프로세스 2개를 생성한 후에 그 자식 프로세스들이 부모 프로세스가 생성한 파이프를 쓰는 것도 가능합니다. 한계점은 전혀 연관없는 프로세스는 파이프를 사용하여 입출력할 수 없다는 점인데요. 파이프의 이러한 한계를 개선한 것이 FIFO입니다.

FIFO는 다른 말로 이름있는 파이프, 명명된 파이프(named pipe)라고 합니다. 파이프라는 특징이 결국 먼저 들어간 것이 먼저 나오는 구조인 선입선출(Fitst In First Out)의 특징, 그러니까 먼저 먹은걸 먼저 싼다는 개념을 갖기 때문이죠. 이름이 있기 때문에 연관없는 다른 프로세스가 그 이름을 가진 파이프를 찾아내어 입력이나 출력을 할 수 있게 됩니다.

mkfifo

이름있는 파이프는 아래의 함수를 호출하여 만들어집니다. fifo는 일종의 파일이기 때문에 open 시스템콜과 매우 유사한 방식으로 만들 수 있다는 점입니다.

#include <sys/types.h>
#include <sys/stat.h>
int mkfifo(const char *pathname, mode_t mode);

#include <fcntl.h>           /* Definition of AT_* constants */
#include <sys/stat.h>
int mkfifoat(int dirfd, const char *pathname, mode_t mode);

mkfifo와 mkfifoat의 차이점이라고 한다면 상대경로일 경우 dirfd에서 시작하느냐 아니면 현재 위치에서 시작하느냐의 차이입니다. mode : mkfifo 생성시에  권한을 부여합니다. open에서의 mode와 비슷합니다.

mkfifo를 통해서 파이프를 생성하면 왠 파일이 생성되는 것을 확인할 수 있습니다. fifo 역시 파일의 한 종류이기 때문에 unlink(삭제)가 가능합니다.

예제

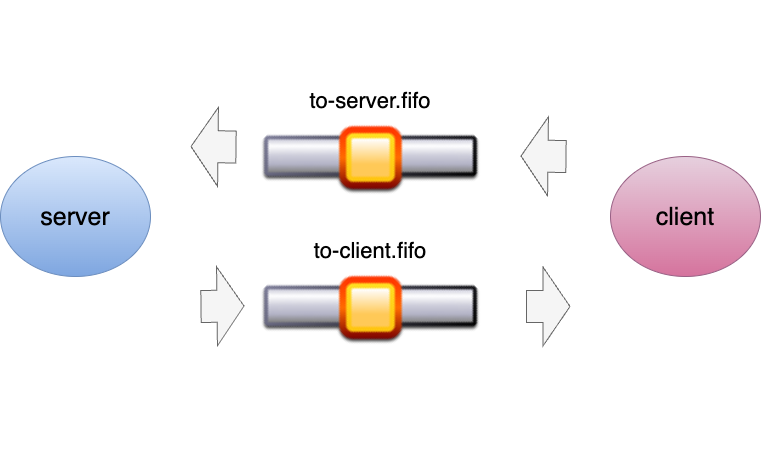

fifo는 pipe이기 때문에 한쪽에서는 읽기만, 한쪽에서는 쓰기만 할 수 있습니다. 만약 클라이언트의 메시지를 다시 되돌려주는 에코 서버를 만들려면 클라이언트로부터 읽기, 클라이언트로 쓰기를 다 해야하는데, 이럴경우는 어떻게할까요? 파이프 2개를 사용하면 됩니다. 그래서 아래와 같이 구현이 가능하죠. to-server.fifo와 to-client.fifo라는 명명된 파이프 2개를 야무지게 사용하는 것을 확인할 수 있죠?

fifo를 이용해서 일종의 서버와 클라이언트 프로그램을 만들어보도록 합시다.

//fifo_server.c
//
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <signal.h>

#define MAX_BUF 128

#define TOSERVER "to-server.fifo"
#define TOCLIENT "to-client.fifo"

void norm_exit(){
        unlink(TOSERVER);
        unlink(TOCLIENT);
        exit(0);
}
void sig_int(int signo){
        norm_exit();
}
int main(){
        int readfd, writefd, n;
        char buf[MAX_BUF]={0,};

        if(signal(SIGINT, sig_int) == SIG_ERR){
                perror("signal error ");
                exit(1);
        }

        if(mkfifo(TOSERVER, 0666) < 0){
                perror("mkfifo for reading error ");
                exit(1);
        }
        if(mkfifo(TOCLIENT, 0666) < 0){
                perror("mkfifo for writing error ");
                exit(1);
        }

        //다른쪽에서 fifo를 열때까지 대기한다.
        readfd = open(TOSERVER, O_RDONLY);
        writefd = open(TOCLIENT, O_WRONLY);


        if(readfd < 0 || writefd < 0){
                perror("open error ");
                exit(1);
        }

        printf("server start\n");

        while(1){

                //readfd를 통해서 입력받는다
                if((n = read(readfd, buf, MAX_BUF)) < 0){
                        perror("read error ");
                        exit(1);
                }

                //한쪽에서 fifo를 닫으면 파일끝을 만나게 된다.
                if(n == 0) {
                        printf("file end\n");
                        norm_exit();
                }

                printf("[read message ] %s\n", buf);

                //읽은 메시지를 fifo를 통해 전달한다.
                if((n = write(writefd, buf, n)) < 0){
                        perror("write error ");
                        exit(1);
                }
        }

}

위는 서버의 역할을 하는 프로그램입니다. 이 서버 단독으로 실행시에 아마 멈춰있을 겁니다.

fifo의 기본동작은 파일을 쓰기 전용 - 읽기 전용으로 열려야지 그 다음으로 진행한다는 것입니다. 그래서 writefd가 다른 프로세스에서 O_RDONLY가 될때 다음 라인으로 넘어가고 다시 readfd가 O_WRONLY로 다른 프로세스에 의해서 열려야 다음의 실행으로 넘어갈 수 있다는 뜻입니다.

//다른쪽에서 fifo를 열때까지 대기한다.
writefd = open(TOCLIENT, O_WRONLY);
readfd = open(TOSERVER, O_RDONLY);

일단 열고보겠다면 open시에 O_NONBLOCK을 지정해야합니다.

다음은 client 역할을 하는 소스코드입니다.

//fifo_client.c
//
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>

#define MAX_BUF 128

#define TOSERVER "to-server.fifo"
#define TOCLIENT "to-client.fifo"

int main(){
        int readfd, writefd, n;
        char buf[MAX_BUF]={0,};

        writefd = open(TOSERVER,O_WRONLY);
        readfd = open(TOCLIENT, O_RDONLY);

        if(readfd < 0 || writefd < 0){
                perror("open error ");
                exit(1);
        }

        while(1){

                printf("message :");
                fgets(buf, MAX_BUF, stdin);

                n = strlen(buf) + 1;
                if((n = write(writefd, buf, n)) < 0){
                        perror("write error ");
                        exit(1);
                }

                if((n = read(readfd, buf, MAX_BUF)) < 0){
                        perror("read error ");
                        exit(1);
                }

                printf("[read message ] %s\n", buf);

        }
}

컴파일은 아래와 같이 해줍시다.

# gcc fifo_server.c -o server
# gcc fifo_client.c -o client

이제 실행하면서 어떤 현상이 관찰되는지 확인해볼까요? 클라이언트 실행을 위해 터미널을 2개 사용합시다.

[1]

우선 서버쪽을 보면 그대로 멈춰있는 것을 알 수 있습니다. 이때 client 실행하기 전에 다른 터미널에서 파일 목록을 보면 fifo 파일 두개가 생성되어있음을 확인할 수 있을 건데, 이는 mkfifo를 호출하여 만든 결과입니다.

이제 클라이언트를 실행해볼게요.

[2]

서버로부터 에코가 잘되는 것을 확인 할 수가 있습니다.

마지막 하나의 클라이언트 쪽에서 Ctrl+C를 통해서 종료를 했는데, 이렇게 종료하면 읽는 쪽 server는 read시에 파일의 끝인 0을 반환받게 됩니다. 하나의 클라이언트라서 티가 안나지만 2개 이상 클라이언트가 이런 식의 종료를 하게 되면 볼 수 있습니다.

//한쪽에서 fifo를 닫으면 파일끝을 만나게 된다.
if(n == 0) {
        printf("file end\n");
        norm_exit();
}

그럴 경우 서버도 종료하게 하였고, 서버쪽에서도 역시 SIGINT로 종료할 수 있게 하였습니다.  종료시에는 fifo 파일을 삭제해주는 코드를 추가해서 이 다음에 서버가 실행이 될 때 이미 파일이 존재한다는 오류를 방지하도록 합시다.

void norm_exit(){
        unlink(TOSERVER);
        unlink(TOCLIENT);
        exit(0);
}

fifo를 통해서 단순히 하나의 클라이언트 뿐만 아니라 여러 클라이언트들도 접속이 가능합니다.

스케줄링의 개념

단일 처리 시스템에서는 실행 중인 프로세스(A)가 존재하는데 다른 프로세스(B)가 입출력을 요청하면 그 프로세스(B)는 이전의 프로세스(A)의 자원을 놓을때까지 대기하고 있어야합니다. 하지만 다중 프로그래밍에서는 여러 프로세스들이 동시에 돌아갈 수 있으며, 프로세스가 자원(프로세서 등)을 요청하면 운영체제는 그 자원을 적절히 분배하여 프로세스에게 할당합니다. 그래서 다음과 같은 장점을 얻을 수 있습니다.

1. CPU의 활용 극대화

2.프로세스 처리율(시간 당 작업량)을 늘릴 수 있습니다.

프로세스는 필요한 자원을 할당받기 위해 큐에 대기합니다. 그래서 그 큐에 있는 프로세스를 어떻게 스케쥴링하는지가 프로세스 스케줄링 알고리즘이라고 합니다. 그레서 어떤 스케줄링 알고리즘이 있는지 봅시다.

잠깐 프로세스 스케줄링에 관한 용어 몇가지만 알아보고 가도록 합시다. 대기 시간, 실행 시간, 반환 시간입니다.

1 선입선처리 스케줄링(First Come First Served, First In First Out)

선입선처리(FCFS, FIFO) 알고리즘은 말 그대로 먼저 요청한 프로세스가 먼저 자원을 제공받으며 이미 사용중이라면 사용이 끝날때까지 기다려야하는 스케줄링 방식입니다.

프로세스 5개가 있고, 각가 P1의 실행시간 10, P2의 실행시간 5, P3의 실행시간 6, P4의 실행시간 9, P5의 실행시간 10이라고 할때 반환 시간을 알아보도록 하죠.

먼저 요청한 프로세스가 먼저 제공받으니 P1부터 차례대로 자원을 할당받습니다. 그래서 프로세스의 반환시간과 대기시간을 구하면 아래와 같습니다.

2. 최소 작업 우선 스케줄링(Shortest Job First)

프로세스의 실행 시간을 이용하여 가장 짧은 시간을 갖는 프로세스가 먼저 자원을 할당받는 방식입니다. 이 방식은 선점할 수도 있는 스케줄링 방식입니다. 이전에 FIFO방식은 중간에 다른 프로세스가 들어오면 그 프로세스는 대기해야했죠? 이 스케줄링 방식은 선점 또는 비선점이 가능합니다. 위와 같은 프로세스라고 할때 비선점형 SJF 스케줄링의 결과는 아래와 같습니다.

자 P1이 먼저 요청해서 자원을 할당받아 놓은 상태인데, P2가 도착합니다. 비선점형이기 때문에 P2는 우선 기다리고 있는데 P1의 작업이 끝나기 전에 P3, P4 ,P5의 요청이 도착하네요. 그러면 실행 시간이 가장 작은 P4가 자원을 할당받아 쓰고 그 다음인 P3이 자원을 할당받아 사용합니다. 이렇게 되면 위와 같은 결과가 도출되지요.

그렇다면 비선점형 SJF는 어떨까요? 아래의 표가 선점형 SJF의 결과입니다.

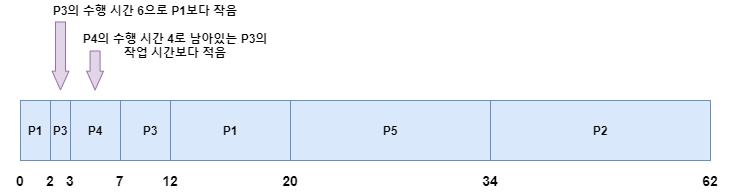

이해를 돕기 위해서 아래의 간트 차트를 보세요.  P1이 먼저 도착해서 수행하고 있는 와중에 P2가 도착하는데요. P2는 수행되어야할 시간이 P1보다 크니 P1은 계속 작업을 수행합니다. 그러다가 P3가 도착하는데 P1이 수행해야할 시간보다 P3의 수행시간이 더 짧으니 P3가 작업을 수행합니다. 그런데 P4가 다음에 도착하네요. P4가 더 적은 시간을 갖으니 P4를 수행합니다. 이때 P4가 끝나면 남아있는 프로세스 중에서 가장 적은 수행시간을 갖는 P3의 작업을 이어서 하게 됩니다.

3. 우선순위 스케줄링

우선순위 스케줄링은 프로세스마다 우선순위라는 속성이 붙게 됩니다. 우선순위 스케줄링도 역시 선점, 비선점형으로 스케줄링이 가능합니다. 숫자가 높을 수록 우선순위가 높고 만약 우선순위가 같다면 FIFO방식으로 동작합니다.

그래서 아래는 선점형에서의 결과를 나타낸 표입니다. 약간 헷갈릴 수 있을텐데요. P1 먼저 수행하다가 P3가 오면 우선 순위가 P3가 더 높으니까 P1은 대기하고 P3가 작업을 수행합니다.

다음은 비선점형일때의 결과 표입니다.

만약 우선순위가 낮은 프로세스가 높은 프로세스에 의해 실행이 되고 있지 않은 상황이라면 어떻게 될까요? 이때는 그 프로세스의 우선순위를 점차 높여 처리받게끔 하는 에이징이라는 기법을 사용합니다.

4. 라운드 로빈 스케줄링(Round-Robin)

라운드 로빈 스케줄링은 시분할 시스템을 위해 설계된 스케줄링 기법입니다. 이 스케줄링은 작은 단위의 시간인 시간 할당량(Time-Slice)을 정의하여 그 시간 만큼 자원을 할당하는 방식입니다. 그래서 그 시간안에 작업을 끝내지 못하면 다음 프로세스가 다시 그 시간만큼 자원을 할당받아씁니다. 여기서 시간 할당량을 5로 정하고 간트 차트와 결과를 보면 아래와 같습니다.

각 프로세스들은 공정하게 5만큼의 시간 동안 작업을 진행하는 것을 볼 수 있네요.
